z3050搖臂鉆床是一種通用的鉆孔設備,具體使用范圍廣泛,操作靈活方便等特點。分為z3050x16液壓搖臂鉆床、z3050x16機械搖臂鉆床兩種。采用液壓預選變速機構,可節省輔助時間,液壓自動鎖緊、換擋,方便快捷。主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構,夾緊可靠 。z3050x16液壓搖臂鉆床的搖臂上導軌、主軸套筒及內外柱回轉滾道等處均進行淬火處理,可延長使用壽命。設備具有性能完善、使用安全、可靠、方便、易于維修,精度高、剛性好、壽命長等優點。對于z3050x16液壓搖臂鉆床的設計與生產技術都比較成熟,機器設備故障率極低,價格優惠。在公司采購到的新設備,需要掌握一定的操作技巧,同時還需要做好設備的日常檢查與保養。山東威力重工總結出如下幾點。
z3050x16搖臂鉆床的操作:
正確操作使用z3050x16液壓搖臂鉆床,嚴禁戴手套,鉆孔前,找正工件位置時,應將鎖緊裝置松開,進刀主軸伸出長度根據鉆孔深度調整合適,然后將各鎖緊裝置鎖緊。鉆孔時,鉆頭必須裝夾牢固,伸出長度合適。工件必須用夾具或壓鐵夾緊壓牢,禁止用手拿著鉆孔。鉆薄片工件時,下面要墊木板。
z3050x16液壓搖臂鉆床具體的操作步驟如下:
1.工作前對所用z3050x16液壓搖臂鉆床和工卡量進行全面檢查,確認無誤時方可工作。
2.嚴禁戴手套操作,女生發辮應挽在帽子內。
3.工件裝夾必須牢固可靠。鉆小件時,應用工具夾持,不準用手拿著鉆。
4.使用自動走刀時,要選好進給速度,調整好行程限位塊。手動進刀時,一般按照逐漸增壓和逐漸減壓原則進行,以免用必過猛造成事故。
5.調整z3050x16液壓搖臂鉆床的速度、行程、裝夾工具和工件時,以及擦試機床時,要停車進行。
6.鉆頭上繞有長鐵屑時,要停車清除。禁止用風吹、用手拉,要用刷子或鐵鉤清除。
7.精鉸深孔時,拔取圓器和銷棒,不可用力過猛,以免手撞在刀具上。
8.不準在旋轉的刀具下,翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
9.使用z3050x16液壓搖臂鉆床時,橫臂回轉范圍內不準有障礙物。工作前,橫臂必須卡緊。
10.橫臂和工作臺上不準存放物件,被加工件必須按規定卡緊,以防工件移位造成重大人身傷害事故和設備事故。
11.z3050x16液壓搖臂鉆床工作結束時,將橫臂降到zui低位置,主軸箱靠近立柱,并且都要卡緊。

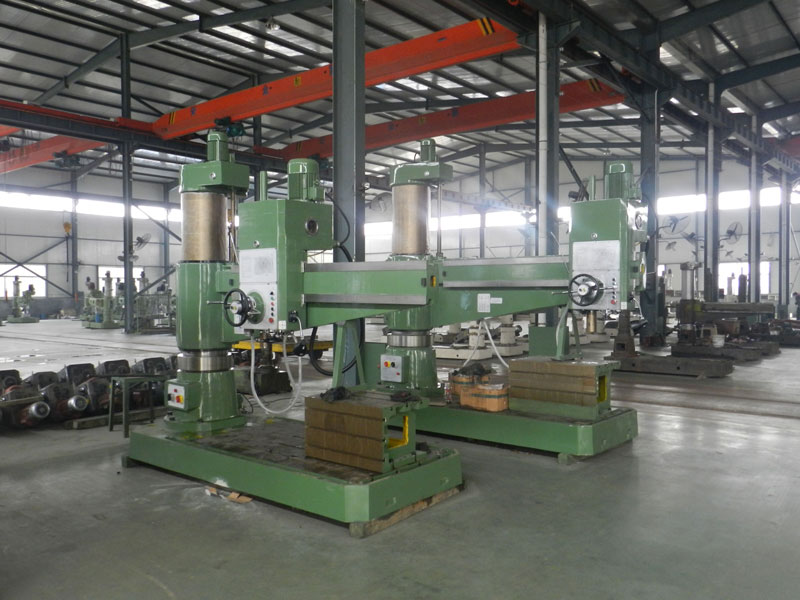

z3050液壓搖臂鉆床
z3050x16液壓搖臂鉆床的日常檢查與保養:
1、清洗機床外表及死角,拆洗各罩蓋,要求內外清潔、無銹蝕、無黃袍,漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板,檢查各手柄靈活可靠性。
2、z3050搖臂鉆床主軸進刀箱保養:檢查油質,保持良好,油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網,調整油壓。
3、z3050x16液壓搖臂鉆床搖臂及升降夾緊機構檢查:檢查調整升降機構和夾緊機構達到靈敏可靠。
4、z3050液壓搖臂鉆床潤滑系統檢查:清洗油氈,要求油杯齊全、油路暢通,油窗明亮。
5、搖臂鉆床冷卻系統檢查:清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路,要求無漏水現象。
6、z3050x16液壓搖臂鉆床的電器系統檢查:清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常,有無漏油現象。各電器控制開關是否正常。
