在機械行業的加工生產中，搖臂鉆床設備使用非常廣泛，那么在使用z3040機械搖臂鉆床加工工件時需要注意哪些方面問題呢？這里山東威力重工分析整理了比較關鍵的8大因素，主要包括主軸變速、進給變速、進給保險傳動機構、進給傳動軸、主軸平衡、主軸箱夾緊、橫臂升降、搖臂夾緊這8各部分組成。

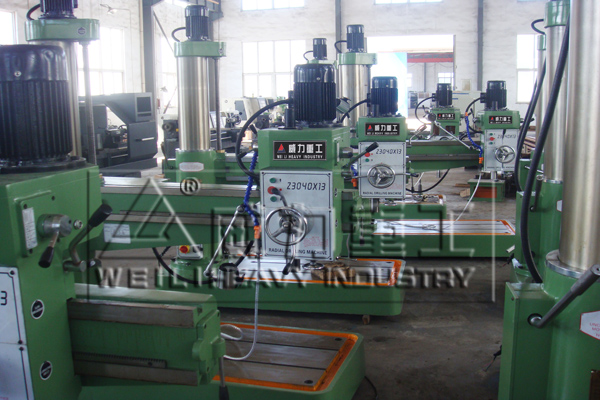

z3040機械搖臂鉆床加工車間


一、主軸變速

主軸變速主要是通過II軸上的滑動移動齒輪和IV軸上的二聯滑動齒輪，和III軸上的不同齒輪的撮合使得主軸獲得3級不同進給速度。

二、進給變速

進給變速主要是由主軸上的齒輪經過V-III軸3對齒輪進行減速操作，繼而通過VIII軸上的三聯滑動齒輪和VII軸上的不同齒輪的結合，從而使得主軸獲得3級不同進給速度。

三、進給傳動保險機構

在VIII軸和蝸桿軸之間設有鋼球保險離合器。當主軸進給抗力超過規定值鋼球離合器打滑。

四、進給傳動軸結構

由進給傳動軸VIII，經過保險離合器，蝸桿，渦輪，齒輪結合子，水平齒輪軸，主軸套齒條等傳到主軸。

五、主軸平衡結構

采用發條式彈簧，發條兩端分別固定在彈簧盒和傳動軸上，在軸端固定，齒輪和水平軸齒輪戳和，當主軸上下移動情況下，由于水平軸的回轉操作，使得發條進行回轉，使得主軸處于平衡狀態。

六、主軸箱夾緊

通過z3040機械搖臂鉆床主軸箱夾緊手柄，偏心軸，頂銷，壓塊，使得主軸和橫臂導軌夾緊。

七、橫臂升降

由電機通過兩隊齒輪和絲杠的作用，絲母實現操作。其中的齒輪設有鋼球保險裝置，保險扭矩約10-20，由中軸上的螺母進行調增。

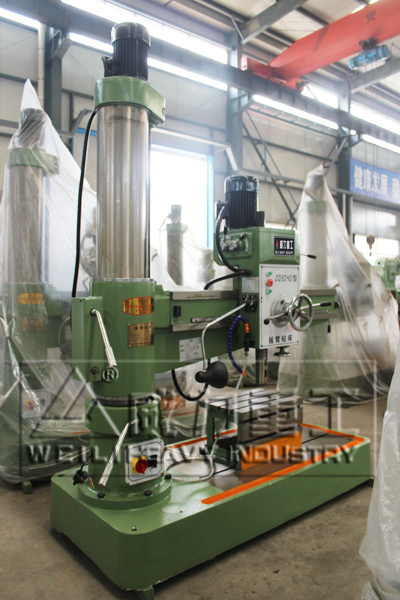

搖臂鉆床廠家車間


八、z3040機械搖臂鉆床搖臂夾緊

通過夾緊手柄，螺栓、螺母，消除搖臂和立柱之間的間隙而實現夾緊。



以上八點是山東威力重工分析整理的有關z3040機械搖臂鉆床正常使用加工的影響因素。為了保證機器快速有效的運行，同時還需要客戶對搖臂鉆床進行定期的維護保養。
