Z3050液壓搖臂鉆床廠家修復拉傷搖臂工藝方法
Z3050液壓搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。對于搖臂鉆床設備來講，搖臂是搖臂鉆床設備的重要部件之一，它的作用主要起到支撐主軸箱刀具進行工件加工，主軸箱在設備平面導軌上做水平滑動，且設備自身與外立柱相互配合，圍繞內立柱進行回轉。主軸箱和導軌形成垂直極坐標關系，這種情況就構成了搖臂鉆床主軸的重心和被加工工件中心在一條直線上，從而完成了鉆床設備的定位操作。另外，為了適應加工工件形狀和長度的差異，搖臂沿著外立柱通過升降裝置做升降運動。因此，搖臂各部件的精度和相對位置的精度是這個加工方法的主要調試工作。
1. 搖臂導軌的選擇，應結合機床調整進行導軌形式和加工順序進行全面維護。在保證工件幾何精度和規定范圍的情況下，這樣可以減少設備搖臂修復的工作量，從而獲得該機床所規定的精度要求。
2. 搖臂導軌的修理，如若修理的搖臂導軌是屬于磨床系列，可以采用以磨代替刮的其他程序，一般采用平板、角尺有情工具對導軌平面進行平整度測量，結合刮削方法對導軌平面進行修復整理。
3. 搖臂孔的修復，一般采用設備鉆頭鏜孔方法進行修復。

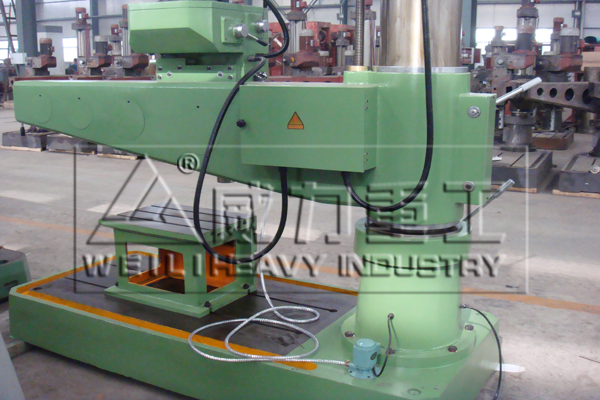

液壓搖臂鉆床搖臂部分展示
Z3050液壓搖臂鉆床使用一段時候后，立柱和搖臂會(huì )有不同程度的拉傷現象。下面就Z3040搖臂鉆床立柱、搖臂拉傷后如何修復進行解決。
一、粘合劑配制：E-44(6101)環氧樹脂200克和761聚酰胺150克攪拌均勻。
二、如何粘接：
1.首先需要先加工兩個鑄鐵并粗鏜搖臂孔。
2.清洗：先用紗布出去粘接面毛刺，再用丙酮清洗粘接面。
3.涂膠：將搖臂孔上的螺釘松開，用膠粘劑放到粘接面上，將鑄鐵套裝在孔內并使其轉動數次，使得粘合面能夠充分接觸。
4.固化：用工具將M20的螺絲固定，即可對粘合面進行加壓。夾緊后，清除多余的膠粘劑，保持清潔，在常溫下固化24小時。
5.整修：粘套的搖臂固化后，按照圖紙要求精鏜內孔，達到圖紙要求。

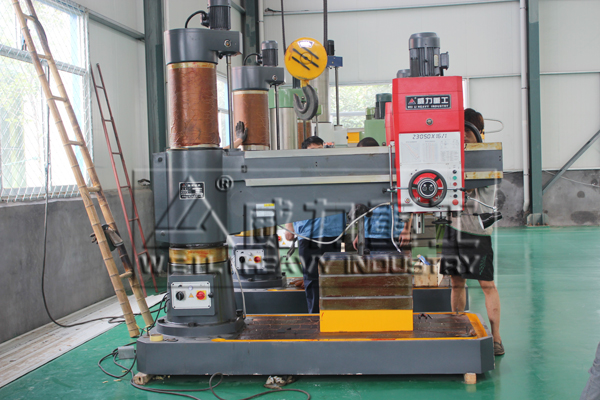

3050*16液壓搖臂鉆床，臂長1.6米
三、修復結果：Z3050液壓搖臂鉆床搖臂鉆床立柱和搖臂嚴重拉傷，配合新的立柱，修理時間長，又增加成本，采用粘接修復，能達到理想效果。
綜上所述，Z3050液壓搖臂鉆床搖臂的修復主要是通過對搖臂導軌和搖臂孔兩個方面來進行修復的。搖臂鉆床顧名思義，搖臂可進行160°轉動，與常見的鉆床產品區別也在于此，搖臂鉆床能用移動刀具軸的位置來對中，這就給在單件及小批生產中，加工大而重工件上的孔帶來了很大的方便。山東威力重工生產的液壓搖臂鉆床、機械搖臂鉆床型號很多，您可以根據需要鉆孔的直徑，選擇合適的搖臂鉆床產品，廠家直銷熱線：0632-5850029 18306370898（同微信）
