Z3080搖臂鉆床鉆孔加工步驟分析
來源：搖臂鉆床廠家 發布日期：2019-03-14 | 點擊：
Z3080搖臂鉆床鉆孔加工步驟分析
Z3080搖臂鉆床鉆孔是指用鉆頭在實體材料上加工出孔的操作。這兒敘說了勘探作業里的鉆孔作業，以及鉆孔需求的輔佐東西以及有些應急方法方法。搖臂鉆上單件、小批量加工時鉆孔操作過程如下:劃線，鉆孔前，按照圖樣上的鉆孔方位，在工件上劃出孔的基地線及孔的輪廓線，并在孔基地方位及各圓周上打樣沖眼。預鉆忽窩。剛開端在搖臂鉆上鉆孔時，以手動調度作業臺即移動工件，目測使鉆頭軸線與工件孔基地重合，然后略鉆一淺坑，查詢孔方位是不是偏斜。若鉆頭軸線對準孔基地，則可進行鉆孔。
鉆削操作關于通孔，在Z3080搖臂鉆床鉆頭行將鉆通時，應減速進給速度，以避免鉆頭俄然出孔，折斷鉆頭。孔距的精度央求較高，則應選用基地孔作導游。假定多孔的工件，則可運用搖臂鉆的銑床作業臺進給手柄刻度盤上的刻度來操控作業臺的移動距離，精確地按其基地距對下一個孔的方位進行定位，一同還能夠參照孔的劃線方位，進一步剖斷孔的方位是不是精確。假定孔坑偏斜，則應校準。方法是:在淺孔坑與劃線距離較大年夜大處磨幾條淺槽，落下?lián)u臂鉆鉆頭試鉆。待孔坑校準后才能夠鉆孔。關于工件直徑較大年夜大或是圓周平分的孔，可將工件用壓板裝夾在回轉作業臺上進行鉆孔。

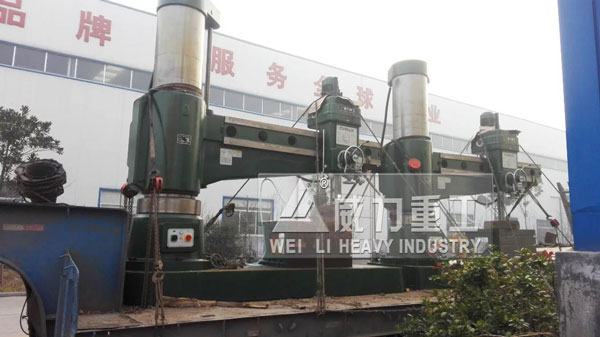

3080搖臂鉆床發貨
Z3080搖臂鉆床鉆孔前，應先校正回轉作業臺與作業臺臺面垂直，并校正圓周平分孔的回轉軸線與回轉作業臺主軸軸線相重合。搖臂鉆鉆孔的操作過程是按照央求，劃出各孔的基地方位線和孔的輪廓線，按照央求打樣沖眼。擦凈機床表面后，在床面上涂抹潤滑油。設備回轉作業臺，并校正作業臺軸線與立銑頭軸線平行，且兩軸線的距離標準47.5正負0.05mm。將其縱向、橫向進給緊固。用回轉作業臺心軸，定位圓盤工件上已加工好的基地內孔。將四塊等高的小墊塊墊在工件下面。

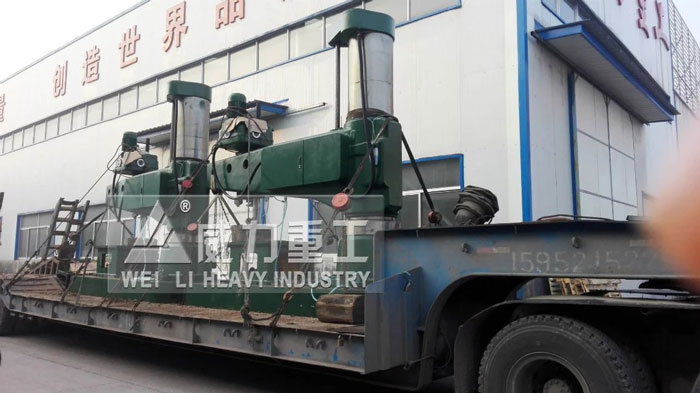

大型3080液壓搖臂鉆床廠家
留意，墊塊方位應避開鉆孔方位，用壓板和螺栓壓緊。在搖臂鉆上設備鉆頭，調度回轉作業臺，使鉆頭軸線對準鉆孔基地后，緊固回轉作業臺。翻開切削液，開端鉆孔。用搖臂鉆鉆頭在實體材料上加工孔叫鉆孔。種種零件的孔加工，除去一有些由車、鏜、銑等機床結束外，有些是由鉗工運用搖臂鉆和鉆孔東西（鉆頭、擴孔鉆、鉸刀等）結束的。在鉆床上鉆孔時，常日情況下，搖臂鉆鉆頭應一同結束兩個運動；主運動，即鉆頭繞軸線的旋轉運動（切削運動）；輔佐運動，即鉆頭沿著軸線方向對著工件的直線運動（進給運動），Z3080搖臂鉆床鉆孔時，嚴重由于鉆頭構造上存在的缺點，影響加工質量，加工精度常日在IT10級以下，表面粗糙度為Ra12.5μm分配、屬粗加工。
