3050*16搖臂鉆床鉆孔時校準方法有哪些？
來源：搖臂鉆床廠家 發布日期：2019-04-04 | 點擊：
3050*16搖臂鉆床鉆孔時校準方法有哪些？
在3050*16搖臂鉆床上鉆孔常用的夾具有夾板、平口鉗等。單件、小批量加工時鉆孔操作過程如下:劃線，鉆孔前，依照圖樣上的鉆孔方位，在工件上劃出孔的中心線及孔的輪廓線，并在孔中心方位及各圓周上打樣沖眼。預鉆忽窩。

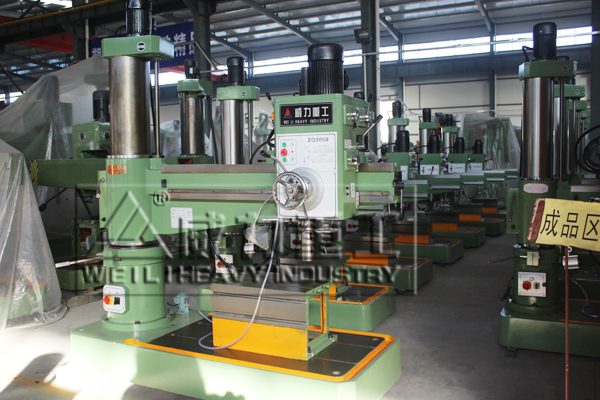

山東威力重工搖臂鉆床車間
剛開始在3050*16搖臂鉆床上鉆孔時，以手動調整作業臺即移動工件，目測使鉆頭軸線與工件孔中心重合，然后略鉆一淺坑，調查孔方位是否偏斜。若鉆頭軸線對準孔中心，則可進行鉆孔。鉆削操作，關于通孔，在鉆頭行將鉆通時，應減速進給速度，以防止鉆頭突然出孔，折斷鉆頭。孔距的精度要求較高，則應選用中心孔作導游。若是多孔的工件，則可使用3050*16搖臂鉆床的作業臺進給手柄刻度盤上的刻度來操控作業臺的移動間隔，精確地按其中心距對下一個孔的方位進行定位，一起還能夠參照孔的劃線方位，進一步斷定孔的方位是否正確。

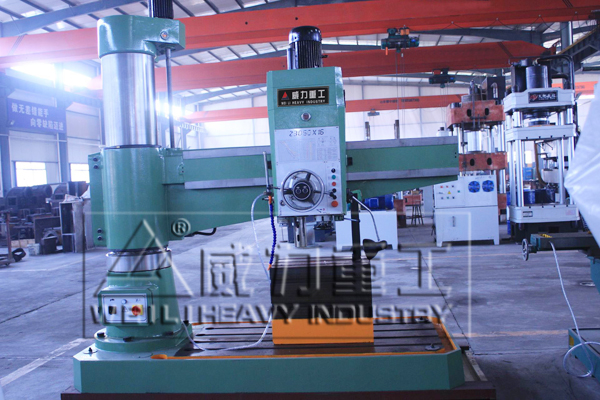

搖臂鉆床用于最大50mm孔徑加工
如果孔坑偏斜，則應校準。辦法是:在淺孔坑與劃線間隔較大處磨幾條淺槽，落下鉆頭試鉆。待孔坑校準后才能夠鉆孔。關于工件直徑較大或是圓周等分的孔，可將工件用壓板裝夾在反轉作業臺上進行鉆孔。鉆孔前，應先校對反轉作業臺與作業臺臺面筆直，并校對圓周等分孔的反轉軸線與反轉作業臺主軸軸線相重合。
3050*16搖臂鉆床鉆孔的操作過程是依照要求，劃出各孔的中心方位線和孔的輪廓線，依照要求打樣沖眼。擦凈機床表面后，在床面上涂改潤滑油。裝置反轉作業臺，并校對作業臺軸線與立銑頭軸線平行，且兩軸線的間隔尺度47.5正負0.05mm。將其縱向、橫向進給緊固。用反轉作業臺心軸，定位圓盤工件上已加工好的中心內孔。將四塊等高的小墊塊墊在工件下面。留意，墊塊方位應避開鉆孔方位，用壓板和螺栓壓緊。在搖臂鉆鉆床上裝置鉆頭，調整反轉作業臺，使鉆頭軸線對準鉆孔中心后，緊固反轉作業臺。翻開切削液，開始鉆孔。
本文由搖臂鉆床廠家整理，轉載請注明來自：www.luanhuahxt.com
