Z3080搖臂鉆床工件加工具備的條件
對于Z3080搖臂鉆床來說，在進行工件加工時需要滿足一定的條件才能夠確保設備的正常加工。在這些所需要滿足的條件中有其中八個要素是必不可少的要素，Z3080搖臂鉆床工件加工的八大要素主要分為主軸變速、進給變速、進給保險傳動結構、進給傳動軸、主軸平衡、主軸箱夾緊、橫臂升降、搖臂夾緊這8個部分組成的。
一、主軸變速
主軸變速主要通過Z3080搖臂鉆床II軸上的移動齒輪和IV軸上的二聯滑動齒輪以及III軸上的不同齒輪的撮合使得主軸獲得三級不同進給速度。
二、進給變速
進給變速主要是由液壓要把鉆主軸上的齒輪經過V-III軸3對齒輪進行減速操作，繼而通過VIII軸上的三聯滑動齒輪和VII軸上的不同齒輪的結合，從而使得主軸獲得三級不同進給變速。

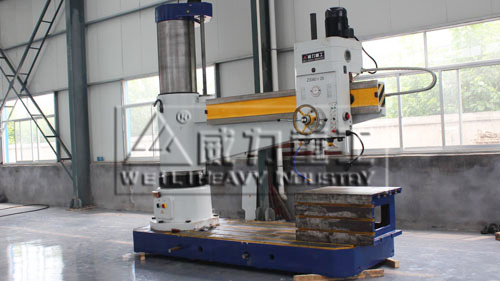

重型液壓搖臂鉆床廠家
三、進給傳動保險機構
在Z3080搖臂鉆床VIII軸和渦桿軸之間設有鋼球保險離合器。當主軸進給抗力超過規定值鋼球離合器出現打滑。
四、進給傳動軸結構
由Z3080搖臂鉆床進給傳動軸VIII，經過保險離合器，蝸桿，渦輪，齒輪結合，水平齒輪軸，主軸套齒等傳到主軸。
五、Z3080搖臂鉆床主軸平衡結構
采用發條式彈簧，發條兩端分別固定在彈簧盒和傳動軸上，通過軸端固定。齒輪肯水平軸齒輪撮合，當主軸上下移動情況下，由于水平軸的回轉操作，使得發條進行回轉，使得主軸處于平衡狀態。

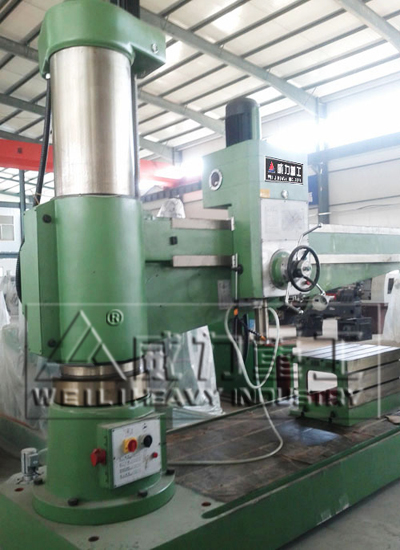

山東威力重工液壓80搖臂鉆床
六、主軸箱夾緊
通過液壓要把鉆主軸箱夾緊手柄，偏心軸，壓塊，使得主軸肯橫臂導軌夾緊。
七、橫臂升降
由于Z3080搖臂鉆床電機通過兩齒輪和絲杠的作用進行操作。
八、搖臂夾緊
通過Z3080搖臂鉆床夾緊手柄，螺栓、螺母，消除搖臂和立柱之間的間隙而實現夾緊。
