玻璃鋼化糞池成型液壓機、玻璃鋼化糞池模壓機(1000噸2000噸2500噸3000噸) 、SMC玻璃鋼化糞池專用液壓機、SMC模壓成型機、
液壓機專用于HMC、TMC、玻璃鋼復合材料模塑粉制品模壓成形、DMC、BMC團（散）狀玻璃鋼模塑料制品模壓成形、SMC、PLSMC、片狀玻璃鋼模塑料制品模壓成形、玻璃鋼吸附預成型坯模塑料制品模壓成形、玻璃鋼短纖維模塑料制品模壓成形、傳遞模塑制品模壓成形、定向鋪設模壓成形、熱塑性塑料制品模壓成形、氟塑料制品模壓成形。
機器使用條件：環境溫度：0～40；環境濕度：40％～95％；供電電壓為：380V三相四線制，電壓波動范圍：380V±10%,50HZ。設備使用介質：46#抗磨液壓油。
玻璃鋼化糞池成型液壓機

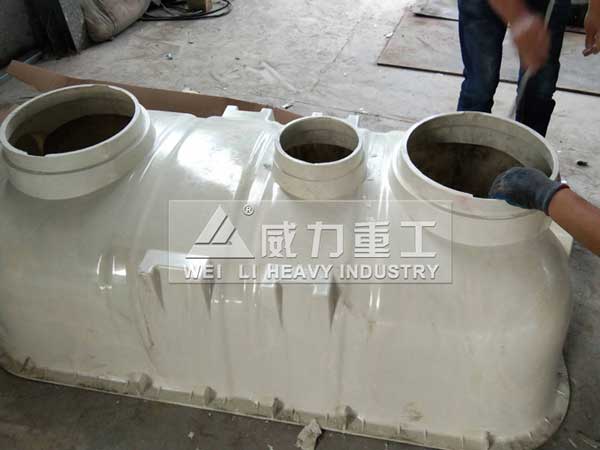

壓制成型的玻璃鋼化糞池
玻璃鋼化糞池成型液壓機模壓機(1000噸2000噸2500噸3000噸)工藝性能：
1、主機為三梁四柱立式結構，它由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動。
2.上梁、滑塊、工作臺采用整體45號鑄鋼鑄造而成具有良好的剛性強度.
3.主柱采用45號圓鋼，并作鍍鉻處理，確保永遠不會(huì )生銹，滑套（導套）采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。
4.液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理，即防銹又耐磨。
5.液壓管路采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機漏油的發生。
玻璃鋼化糞池成型液壓機模壓機(1000噸2000噸2500噸3000噸)結構概述
1、機器結構和功能
1.1 液壓機由主機、液壓傳動系統、電氣控制系統和潤滑系統組成。
1.2 液壓機的操作方式設有手動，點動，自動切換控制三種操作方式。操作方式由轉換開關進行選擇，按鈕集中控制。
1.3機身為三梁四柱式結構，滑塊導向為立柱圓柱面導向，導套為對開導套以利于維護。立柱為四螺母結構，以便于機身預，三梁為鋼板焊接件。
1.4 液壓機滑塊為上傳動四缸加壓結構形式。
1.5 電氣控制系統采用歐姆龍的PLC 觸摸屏。
1.6 滑塊主油缸采用活塞式油缸，油缸密封選用原裝進口 U 形 密封圈密封。
1.7 液壓機動力系統放置于機器右端，電氣柜放置在機器右端(電控柜選用上海好夫滿機柜，加空調機，能對伺服驅動器冷卻)，操作按鈕盒放置在機器右前部(操作臺雙按鈕)。
1.8 液壓系統設有油位指示、油液冷卻和過濾系統，油液冷卻選用風冷。
1.9 滑塊導套潤滑采用自動潤滑。
1.10 液壓機滑塊、頂出油缸行程控制均采用接近開關控制。
2、玻璃鋼化糞池成型液壓機模壓機(1000噸2000噸2500t)主要構成 液壓機主要由主機、液壓系統、電氣控制系統、安全防護系統及其它輔助部件組成。
2.1 主機 ：機身為三梁四柱結構，由上梁、滑動梁、工作臺、立柱、鎖母、導套等組成。
2.1.1 上梁：焊接件，Q345B 鋼板焊接而成，焊后震動時效消除內應力。
2.1.2工作臺：焊接件，Q345B鋼板焊接而成，焊接后經震動時效，消除內應力，工作臺上平面加工有 T 型槽，用以固定模具。
2.1.3滑動梁：焊接件，Q345B鋼板焊接而成，焊接后經震動時效，消除內應力。滑動梁四角立柱孔內裝有 導套導向，下平面加工有T 型槽以固定模具，上平面與主缸相連。橫梁防下滑插銷缸。
2.1.4立柱：材料為45＃鋼調質,立柱采用螺母緊固，以便于機身預緊。立柱經調質處理，導向部分表面鍍硬鉻0.05mm，提高表面精度、耐磨性及較強的抗偏載能力。
2.1.5鎖母：材料為45#鍛鋼，每根立柱需用4 件，螺紋與立柱相配。
2.1.6 導套：導套安裝在滑塊立柱孔中，為對開式以便于維護，導套內加工有潤滑槽，并安裝有防塵圈。
2.1.7 主油缸：無錫。
2.1.8 管路 所有油路管：無縫鋼管連接高壓橡膠管，密封墊采用純銅材質。液壓系統高壓管路采用法蘭連接，防止管路泄漏，管路安裝時要進行酸洗鈍化處理。油路經25MPA壓力測試并保壓40分鐘無泄漏。
2.1.9 油箱 :油箱為鋼板焊接結構，其上安裝有油位指示計，可對油位進行顯示，油箱安裝時要進行 酸洗、鈍化和防銹處理。
2.1.10 液壓機上部，裝有安全圍欄，設備結構緊湊、外型美觀。
2.1.11 壓力顯示裝置 本機壓力顯示采用壓力表顯示。
2.1.12 電氣控制系統 電氣控制系統分為動力系統和控制系統兩部分 動力部分包括控制總電源，各個電動機的啟停及保護開關等，大電動機的啟動均采用降壓起動，電源采用三相四線制。 控制部分包括控制箱和移動操作臺，控制箱可根據客戶要求安裝有 PLC （品牌：歐姆龍）可編程序控制系統，可完成對該機全部動作的控制，移動操作臺可完成該機的全部動作的操作，設有液壓機各部分動作的操作按鈕，功能轉換開關，各個電機的啟停按鈕及各部分的報警，監視指示燈等。電氣控制箱內設置有照明燈和通風換氣裝置，電氣控制箱具有良好的密封性，能有效的防止灰塵侵入。
2.1.13潤滑系統 滑塊潤滑采用自動注油潤滑，潤滑系統采用美國貝奇爾（Bijur）公司產品。
2.1.14噴漆工序: 油漆顏色可根據需方要求定制。
3、安全裝置：
3.1 移動按鈕站上設有“急停”與“靜止”按鈕，發生異常時任意一個按鈕按下均可使 壓機動作緊急停止。
3.2 無論在那種工作方式，必須雙手同時按下“壓制”按鈕才能開始工作。雙手同步時 限設定為1 秒。
3.3 滑塊極限位置設有機械行程限位保護開關。
3.4 本系列液壓機的油箱均設有液位、油溫顯示。
2000噸玻璃鋼化糞池成型液壓機
玻璃鋼化糞池模壓機
玻璃鋼化糞池成型液壓機客戶使用中
客戶訂購了4臺玻璃鋼水箱成型機設備
售后服務：
1．玻璃鋼化糞池成型液壓機模壓機(1000噸2000噸2500t)到達使用現場后，供方即時派員到需方現場指導安裝、調試并對需方操作管理人員進行操作和維護等培訓。確保需方操作人員能獨立、熟練地進行操作和維修保養。需方也可派操作者來供方培訓。
2．供方的產品，自售出之日起實行“三包 ”，質量保證期為驗收合格之日起壹年。在保修期內，非用戶原因造成的零部件損壞，免費更換（易損件不在保修范圍內）。
3．質保期滿后，需方可直接向供方購買設備備件，供方在需要時安排技術服務。供方在接到需方要求提供服務的電話后2小時內作出響應，24小時內派出合格的服務人員到達需方設備使用現場。
