630噸玻璃鋼閥門罩殼成型液壓機滑塊是如何工作的？
玻璃鋼閥門罩殼也稱玻璃鋼保溫罩是節能減排的性產品，用于熱電、熱力和中央空調的各種管網閥門，閘件上，外殼材質為有機玻璃鋼，中間為硅酸鋁耐火纖維毯，內襯不銹鋼網。其外殼成型工藝一般使用液壓機配合模具一次模壓成型。。機身設計多使用三梁四柱式，稱為630噸玻璃鋼閥門罩殼成型液壓機，主要有上梁、工作臺、滑塊、油缸、立柱、螺母、限位裝置、限位裝置、液壓系統、電氣系統、操作系統、安全裝置等組成。。這里公司主要介紹下有關該設備的滑塊的組成，是如何工作的？
630噸玻璃鋼閥門罩成型液壓機
1、快速下行
1）進油路:液壓泵→順序閥7→上缸換向閥6(左位)→單向閥10→上液壓缸上腔。
2）回油路:上液壓缸下腔→被控單向閥11→上缸換向閥6(左位)→下缸換向閥14(中位)→油箱。
3）上滑塊在自重的作用下迅速下降。由于液壓泵的流量較小，這時油箱中的油經液控單向閥12(也稱補油閥)也流入上液壓缸上腔進行補油。
2、慢速加壓
上滑塊開始接觸工件后，上液壓缸上腔壓力升高，使液控單向闊12關閉，加序曲速度使由液壓泵流量來決定，油液的流動情況與快速下行時相同。
3、保壓延時
保壓時間由電氣控制線路中的時間繼電器(圖8. 3中未畫出)控制。保壓時除了液壓泵在較低的壓力下卸荷外，系統中沒有油液流動。液壓泵卸荷的油路如下。液壓泵→順序閥→上液壓缸換向閥(中位)→下液壓缸換向閥(中位)→油箱。
4、快速返回
時間繼電器延時到一定的時間后，保壓結束，保壓結束，電磁鐵通電，先導閱右位接人系統，釋壓閥8使上液壓缸換向閥也以右位接人系統。
5、原位停止
當上滑塊上升至擋塊撞上原位行程開關時，電磁鐵2YA斷電，先導閥5和上液壓缸換向閥6都處于中位。這時上液壓缸停止不動，液壓泵在較低的壓力下倒卸荷。

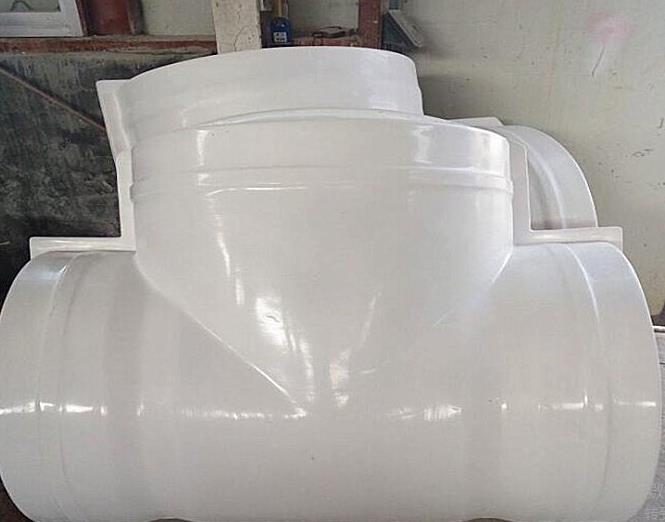

液壓機一次成型的玻璃鋼閥門罩殼產品
630噸玻璃鋼閥門罩殼成型液壓機為一般用途液壓機，又稱為通用液壓機，適用于金屬材料的拉伸，彎曲、翻邊、冷擠、沖裁等工藝，還適用于校正、壓裝、粉末制品、磨料制品壓制成型以及塑料制品、絕緣材料的壓制成型。本機的工作壓力，壓制速度，行程均可根據工藝需要在規定的參數范圍內調節。本機具有獨立的動力機構和電氣系統，并采用數控PLC控制，可實現手動，半自動二種操作方式。可實現定壓及定程兩種壓制方式。山東威力重工可根據客戶需求設計定做，定做采購S(chǎng)MC玻璃鋼閥門罩殼成型液壓機設備，致電咨詢張經理：18306370898（可加微信）
