630噸1000噸2000t雙動薄板拉伸液壓機主要用于薄板拉伸、彎曲、成形等工藝，也可用于塑料壓制、冷擠彎曲、成型校正及壓裝等工作。該機型的壓邊缸可作緩沖裝置使用，還可用于落料與沖孔，在系統調定的壓力下可以分別調整各腔的工作壓力。為了保證拉伸和壓邊質量，增設了壓邊缸保壓系統。該設備的工作壓力、壓制速度、行程均可根據需要在規定的范圍內調整。630噸1000噸2000t雙動薄板拉伸液壓機的控制系統設有調整、半自動、連續循環三種工作方式。半自動和連續循環適于單動和雙動拉伸兩種工藝，在單動工藝中分6300KN和10300KN二種力級。液壓控制系統采用了插裝閥集成塊。其高壓泵采用 斜軸式變量泵，并設有液壓油過濾、加熱、冷卻系統。電氣控制系統采用了可編程序控制器，多種故障報警指示器和非接觸式安全保護控制裝置的紅外光幕控制器可根據用戶需要配備下液壓墊、打料裝置移動工作臺、沖裁緩沖裝置、光柵安全裝置。山威力重工機床有限公司可根據客戶要求設計定做不同噸位的雙動薄板拉伸液壓機，100噸-5000噸均可。采購定做了解更多，歡迎聯系張經理：18306370898（可加微信）或來公司實地考察。
3000噸雙動薄板拉伸液壓機
安裝：
630噸1000噸2000t雙動薄板拉伸液壓機安裝之前應事先做好安裝地基，一般采用混凝土地基。液壓機床身采用螺栓固定，因此在做混凝土地基時應預留螺栓孔，等液壓機安裝后再澆注固定。拉伸液壓機其它部件的安裝參照部件裝配圖，按圖紙所給配合要求進行安裝。
其安裝要點是：
(1)、機座安裝要保證兩機座的坐標位置，相對標高和縱、橫向水平度應達到安裝規范的要求。
(2)、630噸1000噸2000t雙動薄板拉伸液壓機的上、下橫梁和活動橫梁，因其重量和外形尺寸都很大，難于整體制造(焊接結構除外)，常被分成幾塊制造，用大型螺栓熱裝拼成整體。螺栓受熱伸長后，按要求再將螺母旋緊一個角度。對多根螺栓要做到熱裝順序合理并達到相同緊度。
(3)、下橫梁吊裝就位后，用專用吊具直立吊起立柱并穿入下橫梁的孔中，用緊固立柱的下橫梁上、下螺母調整下橫梁的水平度和標高。用框架式水平儀或掛線錘方法測量立柱的垂直度。同時調整立柱間的對角線。
(4)、吊起活動橫梁，從立柱頂端套入，導套的偏心面應對準活動橫梁的對角線；有球面導套者，球面應接觸均勻。
(5)、安裝主柱塞和工作缸時，應達到柱塞端面與活動橫梁上平面接觸嚴密；如為鉸接者，其球面支承座與橫梁的接觸應良好。
(6)、立柱上端預先旋入螺母，吊起上橫梁從立柱端套入并放于螺母上，借助螺母調整上橫梁的水平度和標高。立柱螺母端面與上、下橫梁平面應接觸良好，必要時用著色刮研法消除接觸缺陷。
(7)、630噸1000噸2000t雙動薄板拉伸液壓機的立柱預緊，通常采用加熱預緊和超壓預緊兩種方法。采用加熱預緊時，其加熱溫度和螺母的旋轉角度應通過計算得出；采用超壓預緊時，其壓力應為液壓機額定壓力的1.25倍。

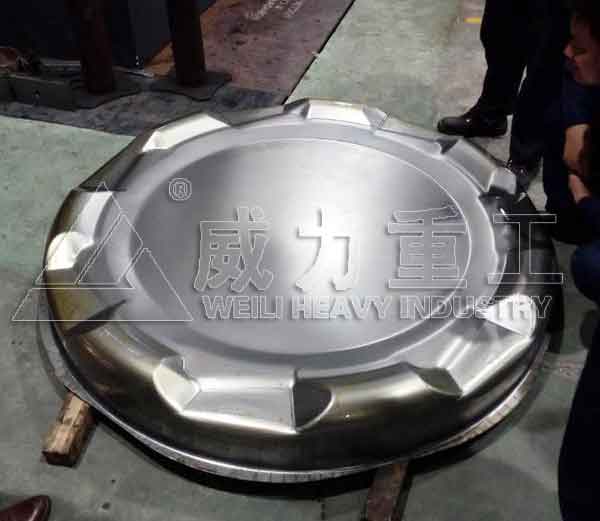

一次拉伸成型產品
調試：
630噸1000噸2000t雙動薄板拉伸液壓機所有安裝工作完畢后，必須進行現場調試。按下啟動按鈕，看液壓機是否能夠順序的完成各工況動作。調試過程中通過看、聽等方式看薄板拉伸液壓機硬件或控制系統工作是否正常。除此之外，還要檢驗所有控制按鈕、壓力表是否都能正常工作。調試一段時間后，如果運行正常，630噸1000噸2000t雙動薄板拉伸液壓機就可以正式交付使用了。正確調試步驟：
1、46#抗磨液壓油？桶，每種機型所需用量不同！油箱內注入已過濾的46#抗磨液壓油（加至液位計80高度）
2、按照公司提供基礎圖做好地基:630噸1000噸2000t雙動薄板拉伸液壓機須安裝在規定混凝土基礎上，具體視現場情況與技術員溝通確認。
3、主電源線纜：
a、電源電壓：AC380V；電源頻率：50HZ。
b、電壓波動：最大±10%；頻率波動：最大±1%。
4、安裝所需起吊,尤其大型機器,起吊設備用戶自備!
5、其它：
a、使用地海拔高度不超過1000m。
b、使用地環境溫度隨季節而變化，一般應在0—40℃。
c、使用地環境相對濕度一般應在40—90%。
d、安裝位置，避免陽光直射或過度震動。
e、出試壓產品，需提前準備產品模具，并保證開口高度合適且壓板螺絲等各項工作準備充分。
f、裝配用到的工具如開口扳手、活口扳手、螺絲刀、手鉗、手錘等用戶處方便提供，不方便的提前明示。
最后，提醒您在630噸1000噸2000t雙動薄板拉伸液壓機使用過程不得過載負荷，液體壓力25mpa；工作時，工件放置位置偏心不大于20毫米。油液為46#液壓油，并經80～100目銅絲過濾后使用，第一次更油時間不得超過二個月為宜，以后每六個月左右更油一次。標準機器保壓10分鐘允許降壓2.5mpa，有特殊要求需要定做。

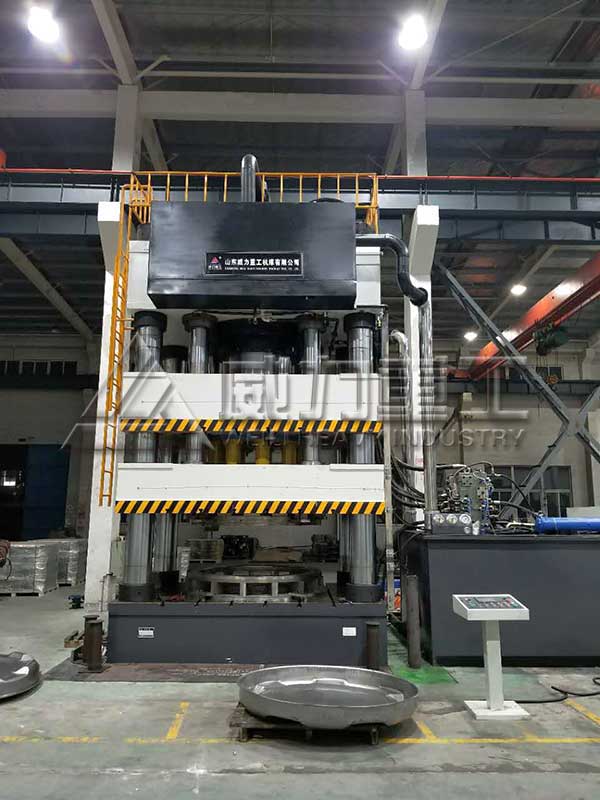

雙動薄板拉伸液壓機
630噸1000噸2000t雙動薄板拉伸液壓機工作原理：有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，壓邊動梁先下降，當壓邊動梁不在下降而變?yōu)楸籂顟B(tài)。此時，拉伸動梁快速下行，接近工件時改為慢速進行拉伸。拉伸工藝完成后， 拉伸動梁可實現保壓延時、缷壓和快速回程，壓邊動梁相應也缷壓回程，然后頂出缸將工件頂出。完成一個工作周期。除雙動薄板拉伸液壓機以外，公司還設計生產有單動薄板拉伸液壓機、液壓墊拉伸機、下頂缸拉伸液壓機等等，公司設計制造經驗豐富，成功案例多，是客戶采購拉伸液壓機的理想廠家。
