搖臂鉆床是一般機械加工常見的機械設備，適合于單件或批量生產帶有多孔大型零件的孔講過。搖臂鉆床日常工作中難免會(huì )出現一些問題。比如：主軸箱夾不緊、搖臂夾不緊等問題。下面便是滕州搖臂鉆床廠家山東威力重工分享的一些診斷處理的經驗之談。

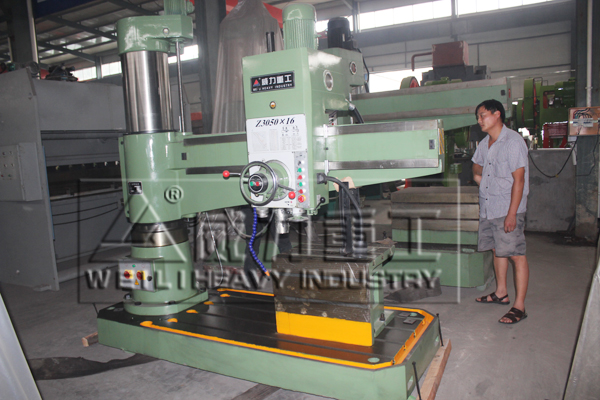

Z3050液壓搖臂鉆床客戶定做生產完成



1.當立柱夾不緊彈簧板上的螺釘調得太多，使立柱抬得太多，菱形塊夾緊機構不能使內處柱結合的錐面壓緊調整螺釘調得不適當，使機桿與殼體之間產生間隙液壓系統中的壓力油太少不能推動油缸里的活塞使菱形塊不能處于夾緊的位置。



處理方法：重新調整彈簧板上面螺釘，要保證搖臂松開時的作用力，再調整柱頂上的螺釘使其夾緊力達到1568N(在搖臂末端推力)再用螺釘鎖緊螺母如果立柱松開時轉轉要調整母中4個螺釘緊固調整液壓系統壓力油保證205-291×10%或更換油池中的機油。



2.當主軸箱夾不緊主軸箱與搖臂結合的55°導軌在面，配合間隙大，主軸箱夾緊塊位置不對，夾緊油缸與制動架結合處漏油或油管漏油;菱形塊，過盈顯不夠，不能使之立起而自鎖。



處理方法：調整螺釘使已配合的55°導軌面不能大于0.04㎜有間隙(一般用空不檢查)，在松開狀態下松開螺釘調整夾緊塊到適合位置再緊螺釘。



3.　當主軸回檔不順原因:彈簧拉力不夠，水平軸變形導向套拉毛

處理方法：彈簧拉力不夠調整，主軸箱下面，有一個調整螺釘加以調整水平軸變形更換水平軸，導向套拉毛拆下來有重新修復。



4.當搖臂夾不緊原因：調整螺釘不適當：搖臂在夾緊狀態時與外柱配合處有間隙，限位開關安裝距活塞桿較近活塞桿還沒到夾緊位置就已經碰到開關，使液壓電機停止供油。

處理方法：拆下倒著：松開鎖緊螺母或再調整螺釘既保證搖臂在夾緊時0.04㎜不能塞入，又要保證菱形塊能立起并長自鎖在夾緊狀態下，調整限位開關位置，使限位開關正常閉觸點斷開，又要使菱形塊處于夾緊位置。

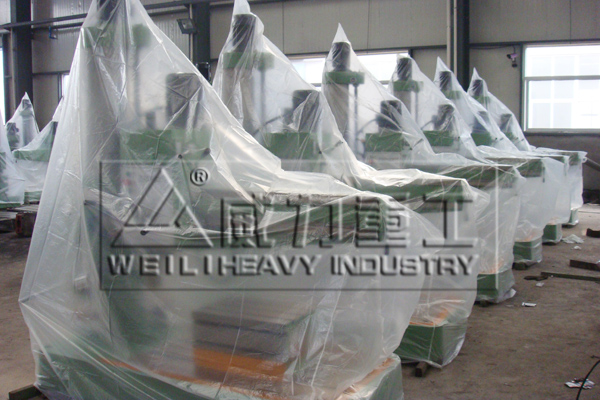

數臺ZQ3040x10機械搖臂鉆床等待發貨

這里公司整理的幾點搖臂鉆床使用中的故障以及排除方法，是數十年來的經驗之談，希望對用戶在日常的使用中能有一定的幫助。在山東威力重工訂購搖臂鉆床故障率低，價格還非常優惠，很關鍵是產品質量非常好，正規企業生產，不是翻新回收舊機器改造，真材實料經得起客戶的檢驗，全國訂購咨詢熱線：18306370898（同微信號）
