鉆床是一種用途廣泛的孔加工機床。它主要是用鉆頭鉆削精度要求不太高的孔，另外還可用來擴孔、鉸孔、鏜孔，以及刮平面、攻螺紋等。鉆床的結構形式很多，有立式鉆床、臥式鉆床、深孔鉆床及多軸鉆床等。搖臂鉆床是一種立式鉆床，它適用于單件或批量生產中帶有多孔的大型零件的孔加工。本節以Z3050機械搖臂鉆床為例進行分析。

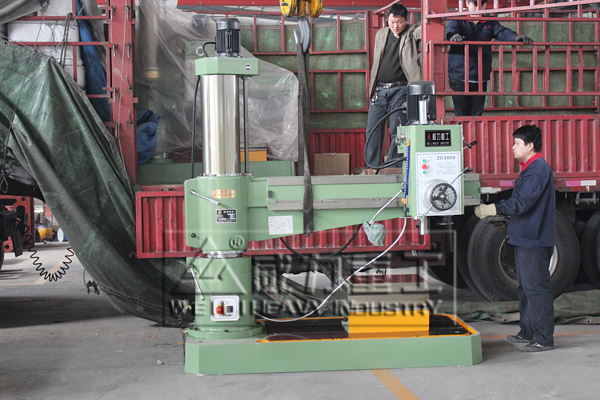

Z3050機械搖臂鉆床轉變裝車發貨了


1．由于搖臂鉆床的運動部件較多，為簡化傳動裝置，需使用多臺電動機拖動，主軸電動機承擔主鉆削及進給任務，搖臂升降、夾緊放松和冷卻泵各用一臺電動機拖動。

2．為了適應多種加工方式的要求，主軸及進給應在較大范圍內調速。但這些調速都是機械調速，用手柄操作變速箱調速，對電動機無任何調速要求。主軸變速機構與進給變速機構在一個變速箱內，由主軸電動機拖動。

3．加工螺紋時要求主軸能正反轉。搖臂鉆床的正反轉一般用機械方法實現，電動機只需單方向旋轉。

4．搖臂升降由單獨的一臺電動機拖動，要求能實現正反轉。

5．搖臂的夾緊與放松以及立柱的夾緊與放松由一臺異步電動機配合液壓裝置來完成，要求這臺電動機能正反轉。搖臂的回轉和主軸箱的徑向移動在中小型搖臂鉆床上都采用手動。

6．鉆削加工時，為對刀具及工件進行冷卻，需要一臺冷卻泵電動機拖動冷卻泵輸送冷卻液。

7．各部分電路之間有必要的保護和聯鎖。

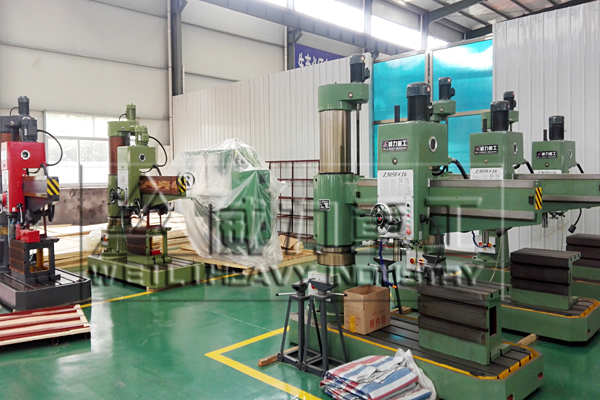

Z3050搖臂鉆床生產車間歡迎致電訂購


以上七點是山東威力重工分析整理的有關Z3050機械搖臂鉆床電力拖動及控制要求的分析整理。內容先對來說比較專業，如果您有什么不懂的地方，可以直接致電我們公司與技術員聯系，威力重工生產的搖臂鉆床設備享譽全國，訂購咨詢熱線：18306370898（同微信號）
