威力重工設計生產過波紋板成型液壓機經驗豐富，典型的案例有1600噸、2800噸液壓機。波紋板材市場中應用前景廣泛，材質范圍塑料波紋板、金屬波紋板、木質波紋板等。這里使用液壓機進行沖壓成型的工藝一般為金屬材質波紋板成型工藝。根據威力重工設計生產經驗，根據加工波紋板用途、材質、特點的不同，設計生產出兩種結構形式，一種是寬臺面的三梁四柱液壓機、一種是多缸聯動液壓機（三機聯動液壓機）等，這些威力重工都有成功案例，想了解更多設備的參數、圖片信息，可致電咨詢我們：18306370898（可加微信）
1600噸波紋板成型液壓機
金屬波紋板成型液壓機加工一般需要建立模型模擬變形補償量,分析了輥壓法、整體液壓成形、步進式成形加整體校形等方法的優缺點及適用性。從沖選取比較合適的加工工藝。。使用液壓機整體一次成型，在板材加工需要使用模具成型，威力重工設計生產的這款1600噸三梁四柱液壓機是對金屬波紋板進行整體一次沖壓成型，，即上模和下模均是一整塊成型模，這種成型模具效率高。整塊板材成型波紋板后能最大限度的保持板材的厚度，保持最好的板材性能，而且對于塑性較差的板材采用該結構方法加工不容易造成斷裂提高了成品率。使用1600噸金屬波紋板成型液壓機加工生產，出了機器外，模具就是最為關鍵的輔助設備了。
1600噸金屬波紋板成型液壓機選用模具的特點：

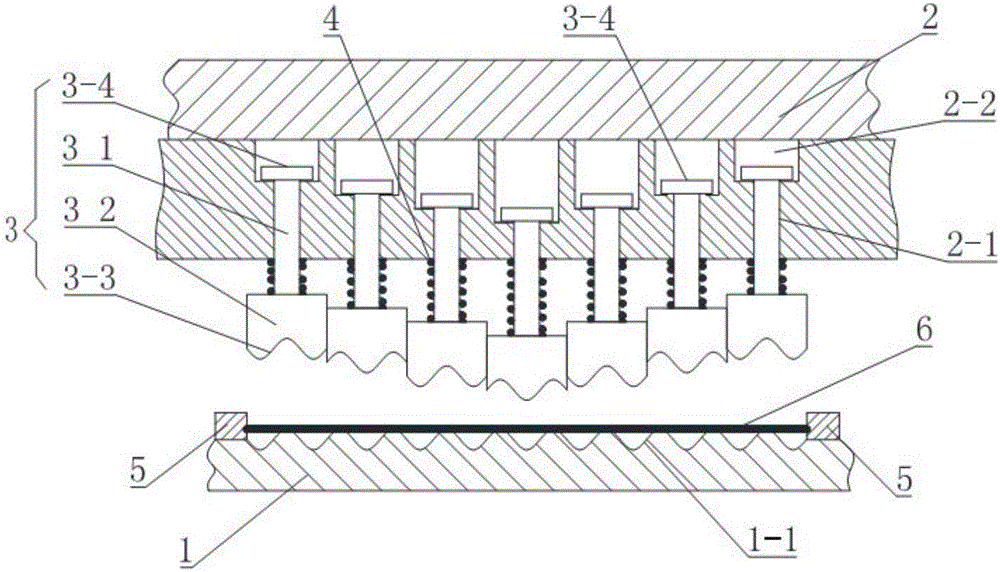

包括下模座和上模座，在下模座上設有波紋面，在上模座上設有一組能在上模座上上下移動的上模塊，上模塊包括活動設置在上模座內起導向作用的導滑柱，在導滑柱上設有成型塊，在成型塊上設有與對應波紋面相匹配的成型面，相鄰兩個成型塊的成型面相互銜接，在成型塊和上模座之間設有彈性件，一組上模塊以一個最低位置的上模塊為起點依次升高呈臺階排列；通過上模座下移使最低位置的上模塊首先接觸板材，成型面和波紋面配合通過彈性件施力使板材變形，上模塊依次按臺階高低順序使板材變形。最終上模座直接施力到上模塊使板材成型。成型面的波形為0.5～1.5個波長。相鄰成型塊通過燕尾槽組合。下模座上設有定位鈑材且能活動調整的限位塊。上模塊從邊緣位置依次升高呈臺階排列。上模塊從中部位置向兩側依次升高呈臺階排列。
波紋板成型模具
1600噸金屬波紋板成型液壓機的性能特點：
1、機身為四柱式結構，受力件經優化設計，外形美觀，經濟適用。
2、充液箱容積增大，保證快速充液，減少上壓時間。增大散熱面積，降低油溫。
3、主機三梁端面模量較大，提高三梁的剛度，大大延長了壽命。
4、主缸與活塞桿均采用優質鍛件，提高了可靠性。
5、主桿采用四螺母結構，提高了預緊性能，能長期保持精度的穩定性。
6、活塞桿與立柱表面，采用淬火，鍍硬鉻，提高了耐磨性，防止表面腐蝕劃傷。
7、采用先進的插裝閥，結構緊湊，減少了管路連接，提高了系統的密封性，減少滲漏。
8、動力系統采用浸油立式泵組。減少噪音，吸油效果好，提高樂(lè )泵的壽命。
9、壓力表采用耐震壓力表，并安有壓力表節門，便于維修。
10、主缸密封采用進口貨國內優選件。
11、電氣控制系統有繼電器和PLC二種控制方案供選擇，由PLC控制的電氣系統、工作靈敏可靠，柔性好；操作按鈕集中于面板并設有活動按鈕站，操作方便；具有調整，雙手單次循環二種操作方式
12、滑塊可實現定程、定壓兩種控制方式，具有保壓、延時等功能；工作壓力，行程大小可根據工藝需要在規定范圍內可調。
多缸聯動橋架波紋鋼腹板成型液壓機
2800噸多缸聯動波紋鋼腹板成型液壓機性能特點：
1、具有快速成型、節能、環保等主要特點。
2、采用四柱導向結構，導向精度高，抗側向力強，適用于壓制精度要求高、不對稱產品。
3、采用鍛鋼精加工、加厚處理，具有剛性好，抗變形力強特點。
4、活動工作臺由上向下運動，提高了產品加工精度及操作安全。
5、本機具有快速工進，慢速靠模功能，提高生產效率與模具使用壽命。
6、具有框架式、柱式兩種結構形式。多臺液壓機聯動或整體式結構。
7、液壓系統采用比例閥、比例伺服閥或比例泵控制，動作靈敏可靠，控制精度高。
8、可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。
9、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。
10、采用按扭集中控制，具有調整、手動及半自動三種操作方式。
山東威力重工也可根據工藝需求設計定制不同規格型號的波紋板成型液壓機，比如框架式波紋板成型液壓機，噸位一般都是根據客戶加工波紋板的特性來定，采購這種大型液壓機設備，要認準廠家，山東威力重工大型液壓機生產企業，采購咨詢我們18306370898（可加微信）

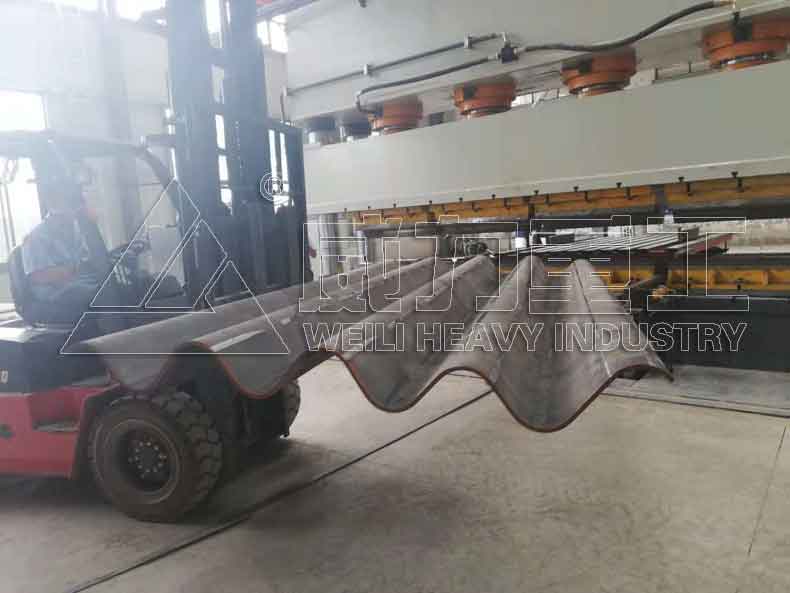

加工成型的波紋板
