礦用錨桿托盤的生產設備主要是錨索錨桿托盤沖壓液壓機，常見的錨桿托盤成型液壓機有200噸、315噸、500噸、630噸、800噸、1000噸等。山東威力重工機床有限公司專門研發錨桿托盤液壓機、錨桿托盤模具、錨桿托盤生產線生產多年，擁有多項國家專利，產品獲得CE認證和ISO9001質量管理體系認證。山東威力重工設計生產的礦用錨桿托盤自動化生產線設備包括錨桿托盤液壓機、模具、上料傳送裝置、氣動推料裝置、伺服控制系統、光幕保護系統、安全支撐裝置、油溫冷卻裝置等，真正做到一站式服務！
630噸錨桿托盤液壓機自動化生產線
630噸錨桿托盤液壓機是生產礦用錨托盤的關鍵設備，適合用于沖壓成型300x300x16內的錨索盤，設備機身采用三梁四柱式結構設計，工作臺面1000mmx1000mm，開口800mm、行程600mm，可一次完成錨索托盤的裁切、沖孔、拉伸等工序，一次沖壓加工完成。山東威力重工在錨桿托盤自動化生產線的設計制造上有十幾年的經驗，錨托盤生產線也經過了幾代的改革創(chuàng )新，最終，這一代錨桿托盤生產線自動化程度更高，加工速度更快。630噸錨桿托盤液壓機配自動化生產線集自動上料-裁切-沖孔-拉伸-脫模-出料等，作業效率高，加工精度高，完全實現自動化。山東威力重工為客戶設計生產的全自動錨桿托盤生產線擁有多項國家專利，擁有自主知識產權。目前，公司已為多個國內知名煤礦供應錨桿托盤生產線。

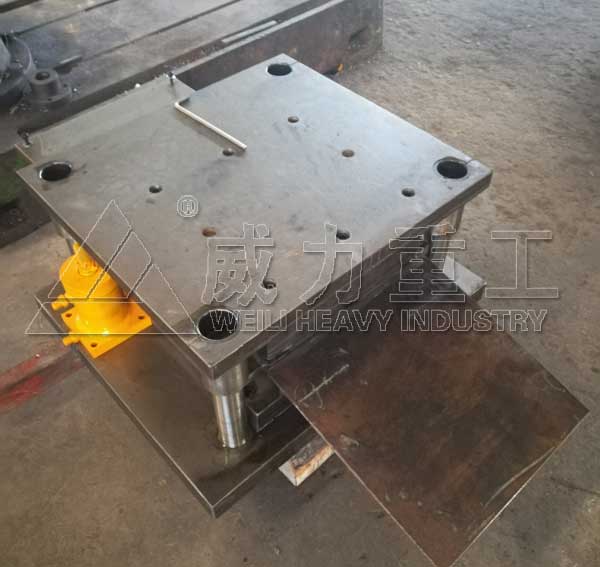

錨桿托盤沖壓模具
630噸錨桿托盤液壓機的特點：
1、630噸錨桿托盤液壓機具有快速成型、節能、環保等主要特點。
2、630噸錨桿托盤液壓機采用四柱導向結構，導向精度高，抗側向力強，適用于壓制精度要求高、不對稱產品。
3、采用鍛鋼精加工、加厚處理，具有剛性好，抗變形力強特點。
4、活動工作臺由上向下運動，提高了產品加工精度及操作安全。
5、具有快速工進，慢速靠模功能，提高生產效率與模具使用壽命。
6、四柱三梁式結構、簡單、經濟、實用。45#整體鑄鋼，鋼性好、堅固、耐用；精度高；
7、液壓控制采用插裝閥集成系統，動作可靠、液壓沖擊小，使用壽命長，泄漏點少，減少了連接管路與泄露點。
8、630噸錨桿托盤液壓機采用新型油缸密封元件，可靠性高，使用壽命長，可達60萬次。
9、獨立的電器控制系統，工作可靠，動作直觀，維修方便。采用按鈕集中控制，具有調整、手動和半自動控制。
10、油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性?xún)?yōu)越。
12、630噸錨桿托盤液壓機可實現在規定范圍內按工藝要求調節：定壓、定程兩種成型工藝，操作簡便。
錨桿托盤生產線中多項專利

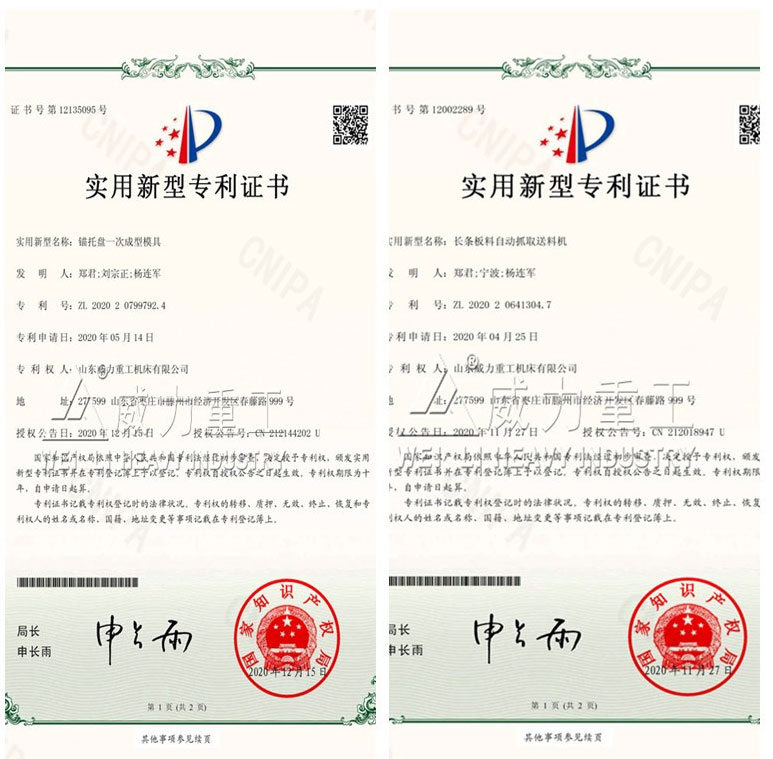

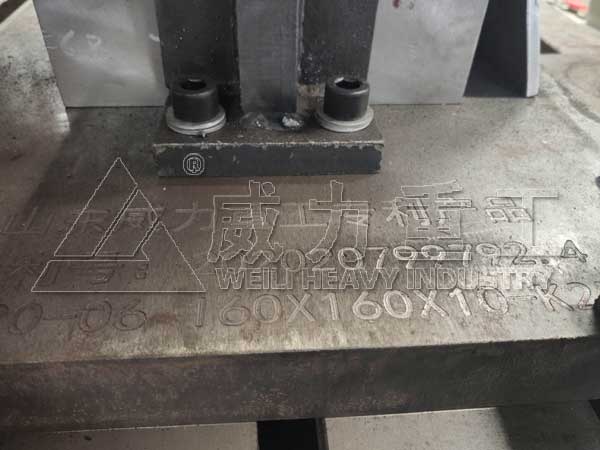

錨桿托盤模具專利號
630噸錨桿托盤液壓機及錨桿托盤自動化生產線是一種礦用支護托盤自動生產系統，包括：630噸四柱液壓機（壓力機設備）、錨桿托盤沖壓成形模具、全自動上料裝置、推料裝置以及成品收集裝置等，以上工序完成的過程中是沒有人為進行任何干預的，一切都是在設置好的程序下進行自動化生產。
山東威力重工設計生產的錨桿托盤自動化生產線的優勢：
第一、錨桿托盤自動化生產線配置的壓力機設備靈活，可以根據壓制托盤的規格、厚度選用不同噸位的四柱液壓機或者沖床設備。而且，改良后的四柱液壓機省去冗余動作，大大節省壓制時間，機器沖壓力大大提高。
第二、錨桿托盤沖壓模具更加集成化，簡化傳統生產工序，將原來錨桿盤制作過程中的沖孔、壓窩兩道生產工藝簡化合并為一,節省了能耗,提高了效率。另外，升級款的托盤模具具有導角功能，即沖頭上帶有導角功能，能保障產品一次成形，另外，模具切刀采用精定位的方式，換沖頭方便，十分鐘就能搞定，再就是模具四周脫料板有圓弧設計，防止劃傷手。換切刀更方便。
第三、自動送料裝置，可適應不同規格的錨索盤。更換型號時，只需在程序里更改送料長度和每個長板料剪切的個數即可，無需人工送料，全程自動化吸附板料然后自動送料至液壓機進行壓制。

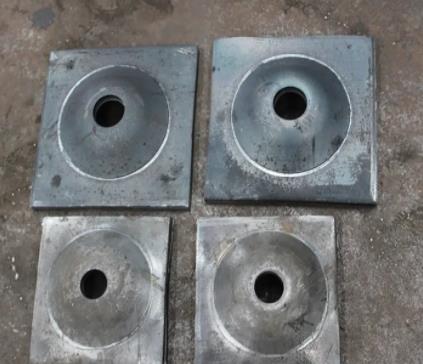

沖壓成型錨桿托盤
在錨桿托盤生產線中可選用機械手將錨索托盤取放到一定位置上，大大降低了工人的勞動強度，有效地提高了生產效率，工人遠離機器，操作更安全。錨桿托盤生產線設備沖剪一體，大約6s即可完成一套循環動作，一分鐘大概能出5-7塊錨索托盤，機器穩定耐用，生產效率高。

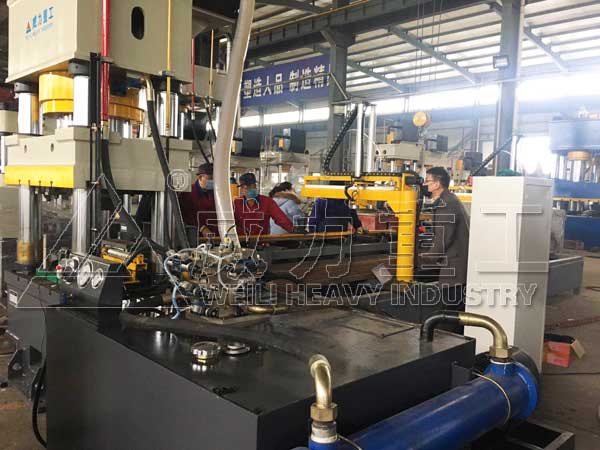

630噸錨桿托盤液壓機生產線
